Ultraschall-Generatoren
Unsere HSC-Serie
Die Ultraschall-Generatorenserie „HSC“ von EUROSONIC setzt durch hohen Wirkungsgrad und Betriebssicherheit neue Maßstäbe. Das moderne Funktionskonzept mit rechnergestütztem High-Speed-Control-System ermöglicht eine optimale Leistungsanpassung bei allen Belastungen. Der Generator kann über Computerschnittstellen, wie zum Beispiel ProfiBus, Ethernet oder RS232, angesteuert werden. Für spezielle Anwendungen bietet insbesondere die digitale Signalverarbeitung der multiprozessor-gesteuerten Ultraschall-Generatoren eine große Vielfalt an neuen Funktionen.
Key Features
- Leistungsbereich von 200 W bis 6000 W
- Frequenzbereich 20, 30, 35, 40 und 60 kHz
- Automatische Frequenzregelung
- Maximale Amplitudenkonstanz
- Schnell reagierende Überlastsicherung
- Kompakte Bauform in Modulversion oder Schaltschrankversion
- Alle Bauformen mit Microcontroller und Display lieferbar
- Zulassung nach UL-Richtlinie optional
Ausführungen

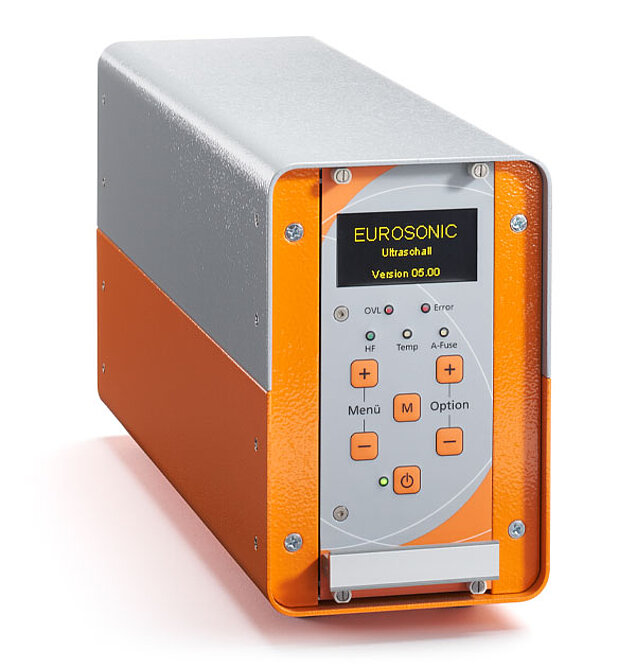

Modulgenerator in digitaler Ausführung
Das Gerät bietet ein Klartext-Display für die Ausgabe von Fehlermeldungen sowie Einstellmöglichkeiten direkt am Gerät oder über die Schnittstelle. Alle Betriebsarten können als Presets gespeichert werden.
- Schnittstellen ProfiBus, ProfiNet, EtherCat, Modbus uvm.
- Frequenzen von 20 kHz - 60 kHz
- Leistungsklassen zwischen 400 W – 5000 W
(10000 W im 84 TE Gehäuse/Baugruppenträger)

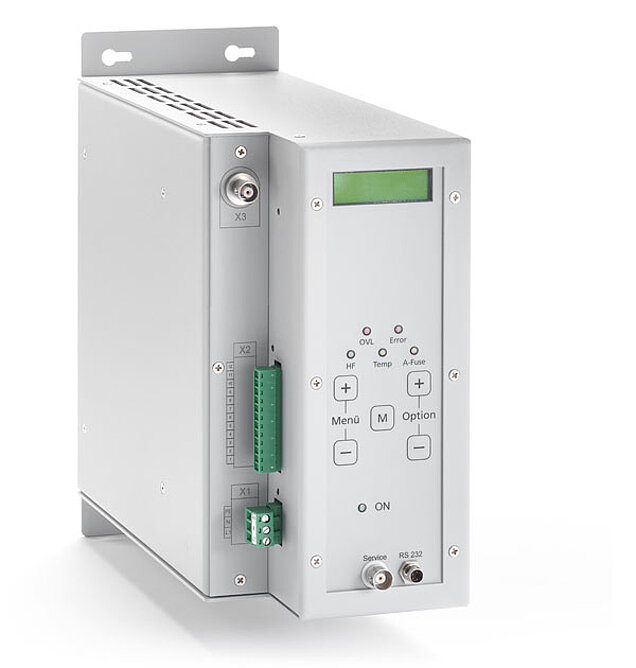

Schaltschrankgenerator
(digital und analog)
Der Generator zum Einbau in den Schaltschrank ist als analoge und digitale Variante erhältlich.
- Leistung bis 2000 Watt
- Frequenzen von 20 kHz – 60 kHz
- Schnittstellen ProfiBus, ProfiNet, EtherCat, Modbus uvm.
- UR-Listed

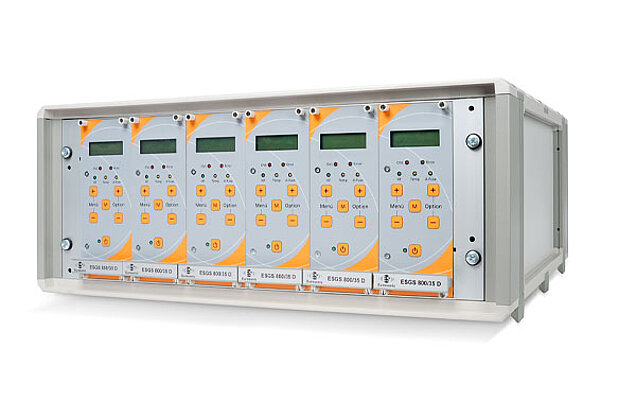

Gehäuse HSC-Serie
Für unsere HSC-Serie bieten wir auch platzsparende Gehäuse.
- In zwei Größen für 3 bzw. 6 Generatoren
- Auch als 19“ Baugruppenträger erhältlich
FAQ
EUROSONIC bietet folgende Systemfrequenzen als Standard an; 20 kHz, 30 kHz, 35 kHz & 40 kHz. Standard bedeutet, dass die Generatoren in diesen Frequenzen Teil unseres Produktsortiments sind.
Frequenzen, die außerhalb der obengenannten Frequenzen liegen, können bei unseren Expertenteams angefragt werden.
Unsere Generatoren können als alleinstehende Version, als Schaltschrank-Version oder auch ohne Gehäuse geliefert werden. Generatoren ohne Gehäuse passen z.B. in 19“ Einschubsysteme oder Baugruppenträger. Die Gehäusegröße ist abhängig von der Leistung des Ultraschall-Generators. Ultraschall-Generatoren mit einer Leistung von über 2 KW haben ein 28/31TE Gehäuse, Ultraschall-Generatoren unter 2 KW haben ein 14/15TE Gehäuse.
Kundenspezifische Gehäuseformen und -designs sind möglich, sprechen Sie unser Expertenteam an.
Extern gesteuertes Schweißen: Hier wird der Ultraschall durch ein externes Steuersignal eingeschaltet. Das Display zeigt den aktuellen Leistungswert und die Frequenz an. Der letzte Leistungswert ist der Maximalwert nach dem Schweißen. Sie können diese Betriebsart verwenden, um den richtigen Energiewert für Ihre Anwendung zu erhalten, da Sie nach erfolgreichem Schweißen auf den Energiewert umschalten können.
Energieschweißen: Bei Erreichen des eingestellten Energiewertes oder der eingestellten maximalen Zeit stoppt der Generator automatisch. Wenn Sie das Startsignal während des Schweißens ausschalten und der Energiewert nicht den eingestellten Wert erreicht, tritt ein Fehler auf. Das Display zeigt den aktuellen Energiewert und die Frequenz an.
Internes Zeitschweißen: Bei Erreichen des maximal eingestellten Zeitwertes stoppt der Generator automatisch. Während dieser Zeit muss das Startsignal eingeschaltet sein. Wenn das Startsignal während des Schweißens ausgeschaltet wird und der vorgegebene Zeitwert nicht erreicht wird, tritt ein Fehler auf. Auf dem Display werden der aktuelle Leistungswert und die Frequenz angezeigt.
EUROSONIC Generatoren werden in einem weiten Leistungsbereich hergestellt. Leistungen von 400 W - 10 KW sind möglich, wobei Ober- und Untergrenzen abhängig von den Ultraschallarbeitsfrequenzen sind (als Anhaltspunkt; umso niedriger die Frequenz, umso höher kann die max. Leistung sein).
Standardleistungen sind: 400 W, 600 W, 800 W, 1.000 W, 1.200 W, 1.500 W, 2.000 W, 3.000 W, 5.000 W und 10.000 W
Weltneuheit!
SonicLink – Prozesskontrolle 4.0
Qualitätsmanagement
Höchste Qualitäts- und Sicherheitsmaßstäbe
Hochwertige Materialien
Die hohe Qualität und Zuverlässigkeit unserer Ultraschall-Produkte sind für uns die Grundlage, um erfolgreich am Markt tätig zu sein. Aus diesem Grund werden für die Fertigung aller EUROSONIC-Komponenten ausschließlich qualitativ hochwertige Materialien und Bauelemente eingesetzt. Dies garantiert unseren Kunden ein hohes Maß an Sicherheit.
Zertifiziert
Wir sind weltweit als eines der wenigen Unternehmen für Komponenten im Ultraschall-Hochleistungsbereich zertifiziert nach UL (Organisation in Kanada und den Vereinigten Staaten zur Zertifizierung elektrotechnischer Produkte).
Entwickelt werden innovative Produkte, die das Bundesministerium für Forschung und Entwicklung selektiert, und durch die AIF (Allianz Industrie Forschung) gefördert werden.
Zertifiziert nach UL sowie DIN EN ISO 9001:2015 und Richtlinie 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen (ATEX).
Gemeinsam zum Ziel
Je größer der Wissensaustausch zwischen Partnern ist, desto größer ist auch der Synergieeffekt bei der Erarbeitung von neuen Lösungen.
Permanente Kommunikation mit Anwendern und Instituten steht deshalb bei uns an vorderster Stelle. Sie ist der Garant, auch in Zukunft mit wegweisenden Ultraschall-Produkten zum Erfolg unserer Kunden beitragen zu können. Wir arbeiten mit Instituten wie Fraunhofer, Universitäten und namhaften deutschen Firmen zusammen.

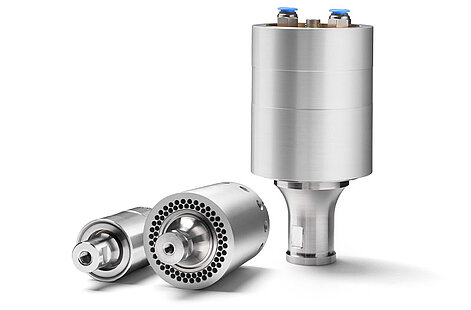

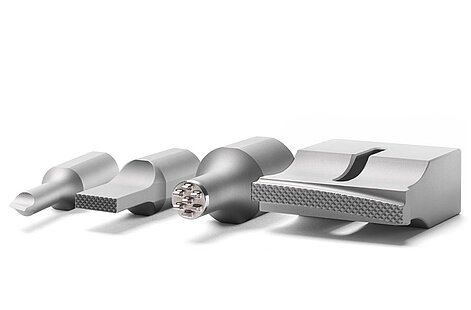

Ultraschall-Sonotroden & -Konverter
